Hot Disk 探头

分类 Hot Disk 热常数分析仪/导热系数仪/导热仪/热导仪
型号 Hot Disk 探头
品牌 Hot Disk
产地 瑞典,进口

产品简介




Hot Disk热常数分析仪/导热系数仪/导热仪/热导仪系统提供一系列可搭配使用的探头配件,用户可以根据需求搭配使用。下方是对几种常用探头的型号介绍。

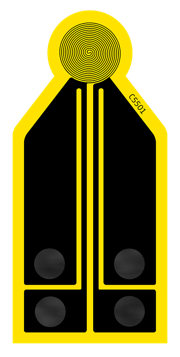

聚酰亚胺(简称Kapton)覆膜探头是最通用的Hot Disk传感器组合。只要操作得当,即使在空气温度高达300°C的环境下使用,它们的使用寿命也很长。为了确保探头的功能性,不可撕裂或折叠探头。当不使用时,探头也应该保存在它的保护滑套中


用于各向同性、各向异性、平板、一维和结构探头测量模块的Kapton探头,工作温度可从-196℃到300℃(真空400℃):



探头型号:                                           半径(mm):

7531 *                                                             0.5

102003                                                            0.9

7577 *                                                             2.0

7577Q */**                                                     2.0搭配Kapton扩展

5465                                                                3.2

5465Q **                                                        3.2搭配Kapton扩展

5501                                                                6.4

5501Q **                                                        6.4搭配Kapton扩展

8563                                                                9.9

8563L ***                                                       9.9搭配Kapton扩展

4922                                                                14.6

4922L ***                                                       14.6搭配Kapton扩展

5599                                                                29.5

5599L ***                                                       29.5搭配Kapton扩展

*不适用于各向异性模块

**适用于特殊应用,能更容易悬浮于液体或熔体内

***适用于大块或高导热的样品



用于薄膜模块的Kapton探头工作温度可从-196℃到300℃(真空400℃):

探头型号:                                            半径(mm):

7854                                                                10.5

7280                                                                14.7

7281                                                                30.0

也可提供配备金容器样品架的比热容探头,搭配低密度泡沫隔热,最高使用温度150℃。最大样本尺寸:19毫米直径和5毫米厚度。



所有kapton覆膜探头都可以使用或不使用附加电缆。标准电缆可在-20至+50℃的温度范围内使用,而硅胶电缆可在-60至+180℃的更大范围内使用。没有电缆的探头可以安装在专用的探头支架上,使用温度最高可达300°C(在真空或惰性空气中可达400°C)。





聚四氟乙烯(简称Teflon)覆膜探头设计用于极端条件,如酸性或腐蚀性环境,或测量粘性和活性样品。这些探头还具有与kapton探头类似的功能。



用于各向同性、各向异性、平板、一维和结构探头测量模块的Teflon探头,工作温度从-196℃到250℃:



探头型号:                                           半径(mm):

7577*                                                              2.0

5465                                                                3.2

5501                                                                6.4

*不适用于各向异性模块

Teflon覆膜探头可以使用或不使用附加电缆。标准电缆的使用温度可达50℃,而高温硅胶电缆的使用温度可达180℃。没有电缆的探头可以安装在专用探头支架上,使用温度可达250℃。

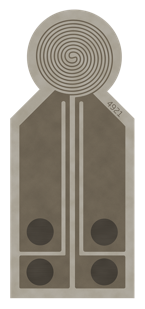

云母覆膜探头是为高温下的测量而设计的,通常在300℃以上,最高目前可到800℃。由于在这种情况下探头会产生应变,因此云母探头的寿命是有限的,应将其视为消耗品。

各向同性、各向异性、平板和一维测量模块的云母探头,工作温度可从300℃到800℃:





探头型号:                                             半径(mm):



5465*                                                              3.2

5082                                                                6.6



4921                                                                9.7



4922                                                                14.6



4922L **                                                         14.6搭配Kapton扩展



5599                                                                29.5

5599L **                                                         29.5搭配Kapton扩展



*对于导热系数大于5w /(mK)的应用,必须事先知道Cp值。



**适用于体积大、导电率很高的样品。



云母覆膜探头是在没有电缆的情况下交付的,探头被安装在特殊的探头支架上,并与电线相连。
