RHL-E/VHT/P系列红外金面反射炉

RHL-E/VHT/P系列红外金面反射炉，采用红外灯管加热，搭配具有水冷循环降温的黄金反射面，可实现对快速加热与降温；小巧的设计可拼接组合满足大范围加热的需求，被广泛应用于多个领域的研发与生产设备。

应用

· 太阳能电池，铜铟镓硒（CIGS）电池, 硫化铜锌锡（CZTS）电池退火

· SiC功能器件的退火

· 金属材料的淬火与退火

· 陶瓷材料的热冲击测试

· 钎焊

· 催化剂（气体分析）

特点：

根据黄金反射面的形状可分为E型、VHT型、P型：

E型：具有椭圆形反射表面，通过反射面形成聚焦红外光的圆柱加热区域，能够快速加热到高温。

VHT型：具有椭圆形反射表面，并使用卤素灯管，可加热到1800°C。

P型：具有抛物线型反射面，通过反射面形成平行红外光的圆柱加热区域，可在大面积区域进行均匀加热。

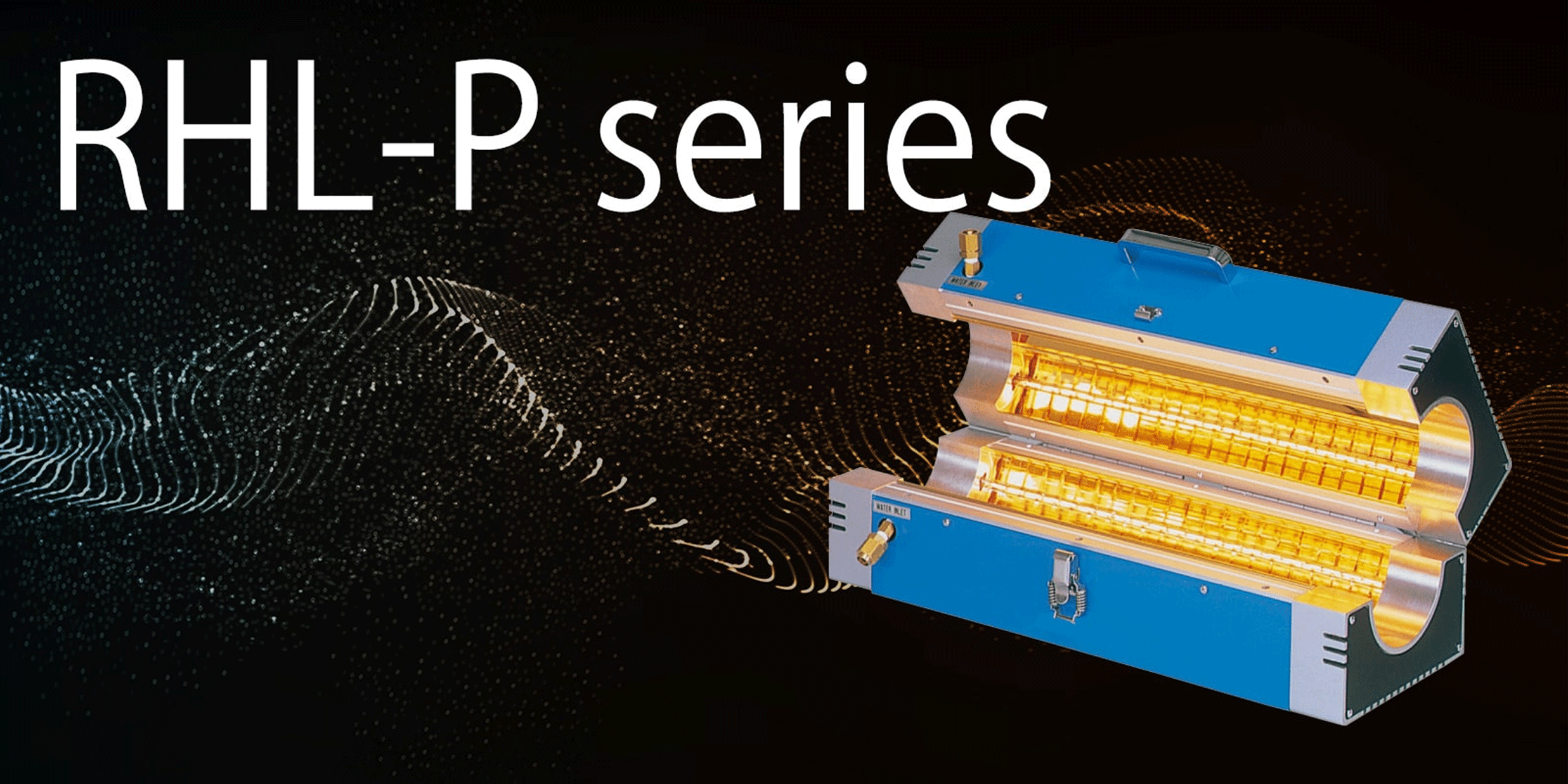

RHL-E、VHT-E系列 RHL-P、RHL-PS/PSS系列

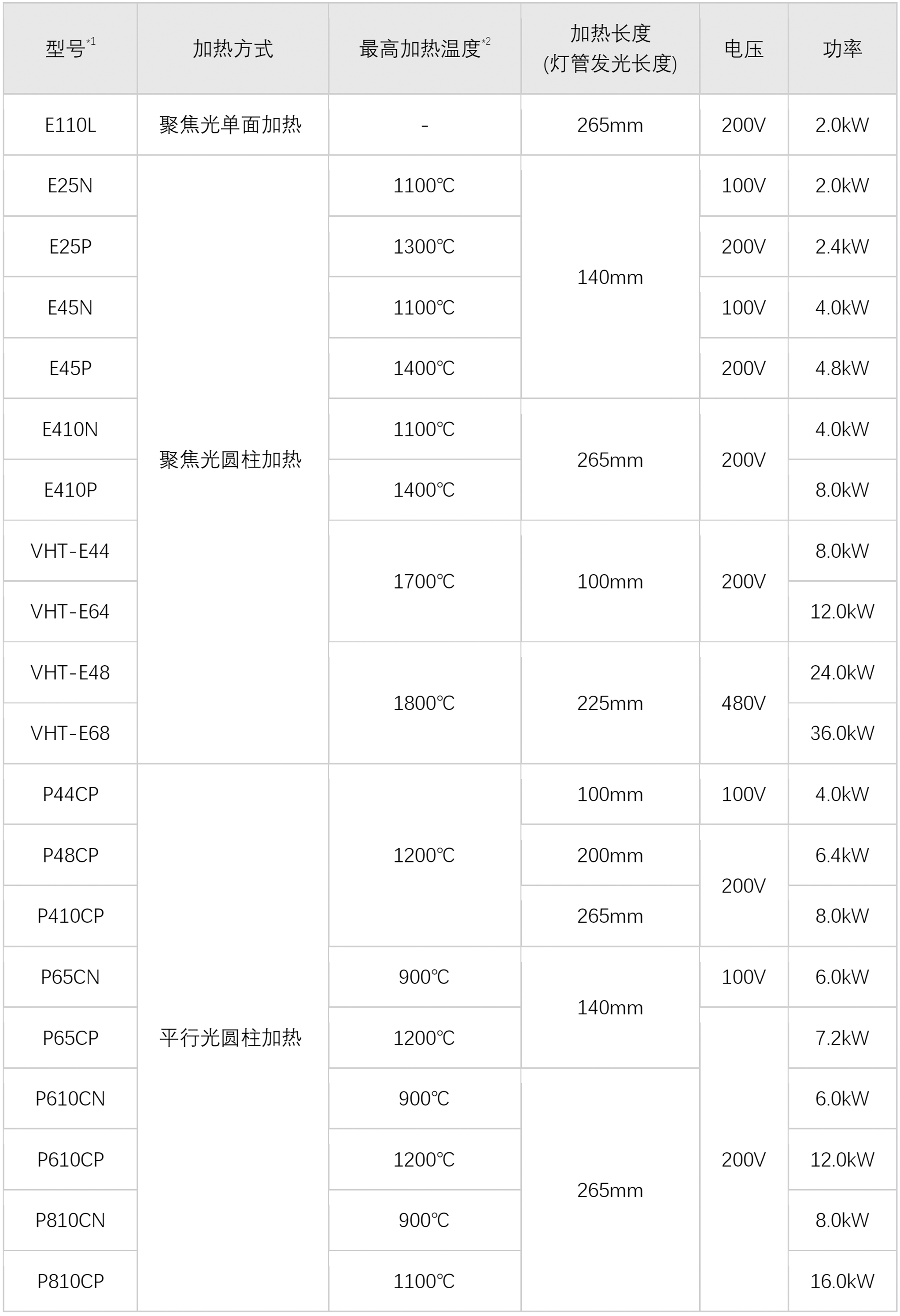

型号：

E型 VHT型 P型

加热原理：
1.辐射加热
红外金面反射炉使用红外跟能量密度的红外灯管作为热源，采用辐射加热的模式。
炉体由铝合金材质制成，内部具有水冷腔，经抛光镀黄金膜的反射面具有极高的反射率。
2.红外灯管
红外灯管由钨丝和石英玻璃制成，其光谱的波峰在1.15μm附近的近红外区域。
红外灯管提供的能量密度是常规加热方式的10~15倍。

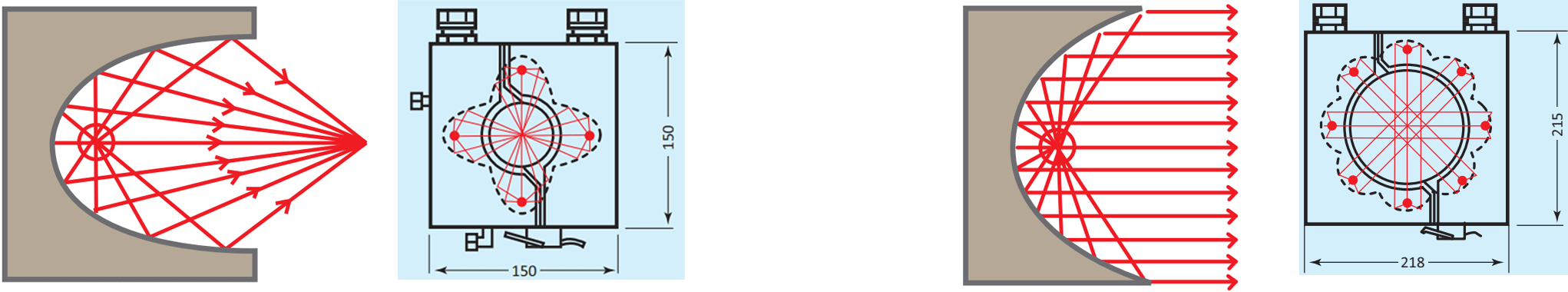

3.黄金反射面
反射面经过高精度的曲率加工，来增强反射率和避免膜层脱落；
反射面有两种类型，一种是椭圆型，另一种是抛物线型。RHL-E和VHT-E系列型号具有椭圆型反射面，适用于棒状样品的加热。另一类型号：RHL-P，RHL-Ps和RHL-Pss系列具有抛物线型反射面适用于片状样品。

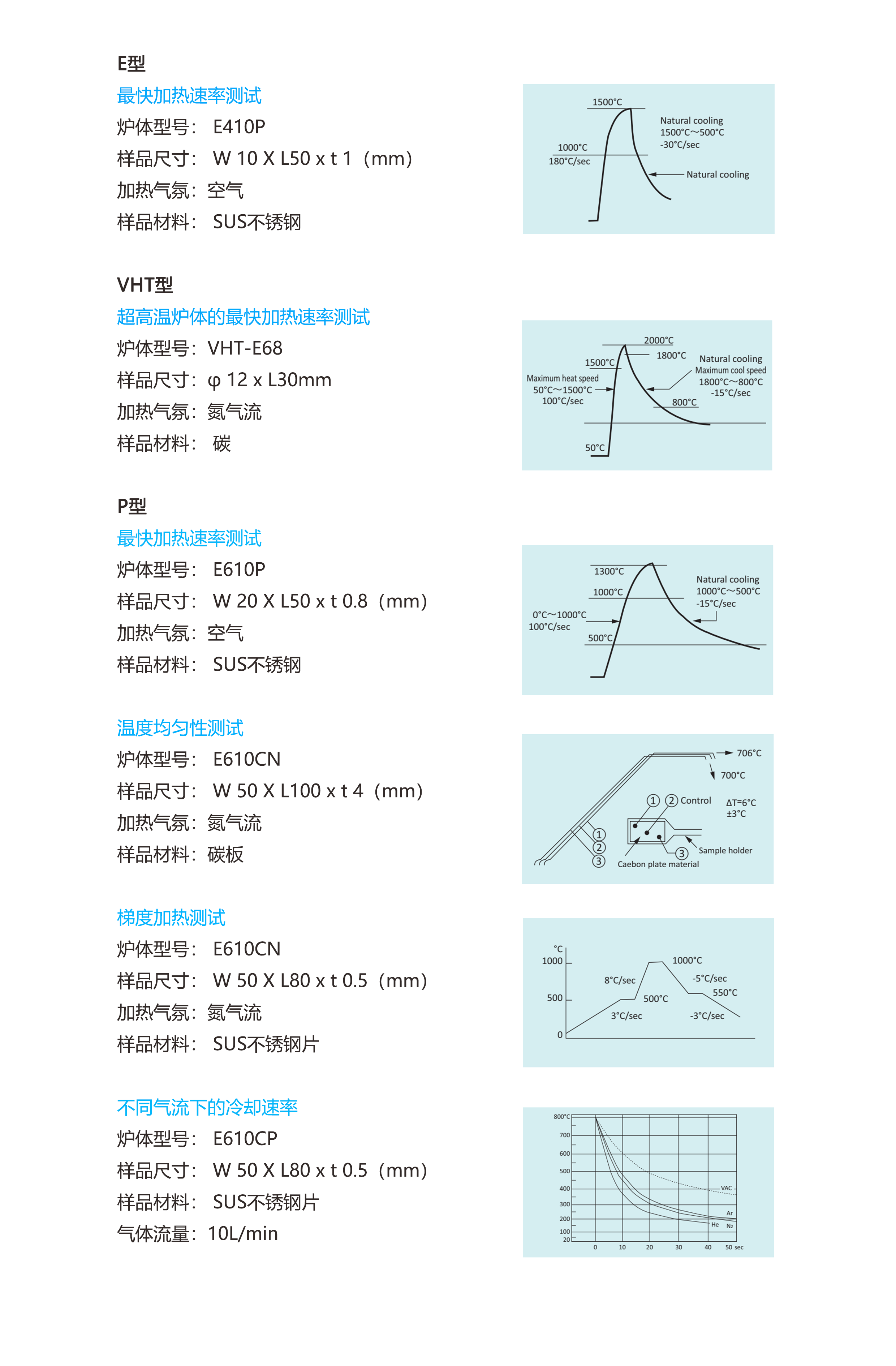

性能测试：
