TPS2500S应用-使用TPS方法测定金属合金的导热系数
发表时间：2024-08-09
使用瞬态平面源标准法测量了两种金属合金铝 6061-T6 （Al 6061） 和 ETP 铜 UNS C11000 （ETP 铜） 的导热系数 （W/mK）。

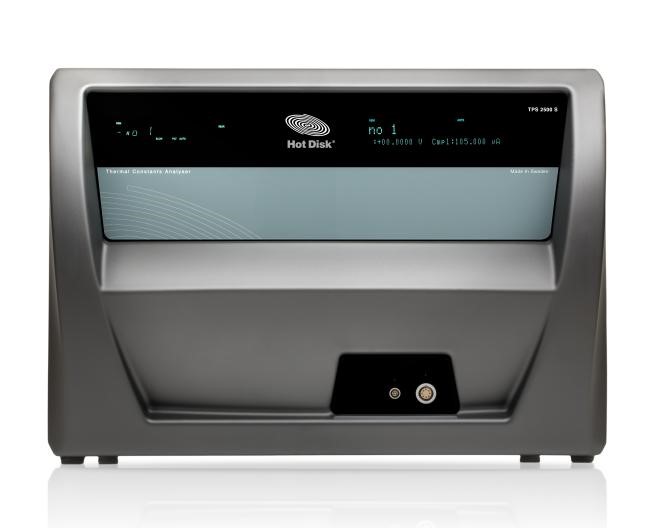

图 1.TPS2500S 热常数分析仪使用户能够在很宽的温度范围内测量各种材料类型和几何形状的热性能，符合ISO 22007-2.2 标准。
金属合金样品呈长方体形式，直径为31.8mm ，厚度为26mm 。

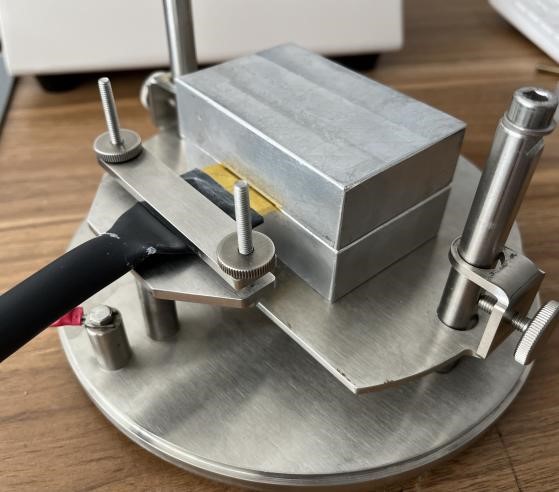

图2.铝6061的实验装置。
当使用TPS标准方法测量材料的热性能时，TPS传感器被放置在两个样品件之间，每个样品件的平面表面面向传感器。导热系数方程的解假设传感器是在无限介质中，因此数据的测量和后续分析必须考虑到可用的样本大小和样品的外部边界所造成的限制。
结果:
环境温度为23°C，相对湿度为41%。使用 TPS 标准方法进行了 10 次测量，以突出测量的精度。
Al 6061 和 ETP 铜：使用 TPS2500S（TPS法）的导热系数结果
|
样品 |
λ (W/m·K) |
RSD (%) |
参考* λ (W/m·K) |
|
铝 6061 |
168.3 |
0.24 |
167 |
|
ETP 铜 |
389.3 |
0.73 |
388 |
注：λ为导热系数;RSD 是相对标准差。Al 6061：测试参数包括 3s 秒测量和2W功率提供给 TPS 传感器（#5465 - 3.189mm半径）。输入的体积热容为 2.419 MJ/mK。ETP 铜缆：测试参数包括 1s测试和2W电源提供给 TPS 传感器（#5465 - 3.189mm 半径）。输入的体积热容为 3.423 MJ/mK。
对于Al 6061，平均导热系数结果为168.3 W/m•K，在参考导热系数值的0.8%以内。对于ETP铜，平均导热系数结果为393.8 W/m•K，在参考导热系数值的1.5%以内。
*参考资料 - www.matweb.com - 材料属性在线数据库。
